澤天產品

裝配式工業熱電偶、熱電阻

文檔更新日期：2010-11-5???????點擊：
  • 關 鍵 字：???WR系列，裝配式熱電偶熱電阻，WZ系列
  • 生產廠家：???澤天傳感
  • 產品型號：???WR、WZ 系列
  • 數據手冊： 裝配式工業熱電偶熱電阻.pdf
  • 產品特點：???可拆卸的工業熱電偶
  • 典型應用：???廣泛應用于各種生產過程中的溫度測量
產品介紹

裝配式工業熱電偶可以直接測量各種生產過程中的溫度，作為測量溫度的傳感器，其分度表及允差適用于可拆卸的工業熱電偶，通常與顯示儀表、記錄儀表或計算機等配套使用。本公司生產符合行業標準及IEC標準分度號的B、R、S、K、E、J、T、N及Pt100等裝配式工業熱電偶、熱電阻，測量的溫度范圍-40～1600℃，根據使用溫度絲材的直徑從Φ0.3mm～Φ3.2mm可供選擇。

技術參數

①測溫范圍及允差（我國機械行業標準 JB/T9238-1999）

熱電偶名稱 分度號 測溫范圍(℃) 偶絲直徑mm 精度等級 允差
鎳鉻-鎳硅 K -40～1200 0.3～3.2 Ⅰ ±1.5℃或±0.4%t
鎳鉻硅-鎳硅鎂 N -40～1200
鎳鉻-銅鎳 E -40～750 Ⅱ ±2.5℃或±0.75%t
鐵-銅鎳 J -40～600
銅-銅鎳 T -40～350 0.2～1.6 Ⅰ ±0.5℃或±0.4%t
Ⅱ ±1℃或±0.75%t
鉑銠10-鉑 S 0～1400 0.5 Ⅰ ±1℃或±[1+0.003(t-1100)]℃
鉑銠13-鉑 R 0～1400 Ⅱ ±1.5℃或±0.25%t
鉑銠30-鉑銠6 B 600～1600 0.5 Ⅱ ±0.25%t
Ⅲ ±4℃或±0.5%t

裝配式熱電偶（K型）響應時間

當溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的某個規定百分?jǐn)?shù)所需的時間，通常以τ表示，如τ0.632，τ0.5等。

熱響應時間的快慢主要取決于傳感器的結構與測量條件，差別很大。對于氣體介質，尤其是靜止氣體，至少應保持30min以上才能達到平衡。對于液體介質，最快也要在5min以上。表中給出裝配式工業K 型熱電偶的熱響應時間(τ0.632)

裝配式熱電偶（K 型）響應時間：

熱電偶絲直徑/mm 保護管 響應時間（τ） 溫度變化范圍/℃ 測試條件
材質 規格/mm
3.2 SUS304 外徑22 6min55s 常溫→600 燃?xì)鉅t中
內徑16 2min52s 600→常溫 靜止冷水
1.6 SUS304 外徑15 3min32s 常溫→600 燃?xì)鉅t中
內徑11 40s 1000→常溫 靜止冷水
1.0 SUS304 外徑12 1min14s 常溫→950 燃?xì)鉅t中
內徑8 2min28s 950→常溫 自然空冷
3.2 只帶絕緣管無外保護管 49s 常溫→950 燃?xì)鉅t中
1min32s 900→常溫 自然空冷
1.6 只帶絕緣管無外保護管 27s 常溫→900 燃?xì)鉅t中
52s 900→常溫 自然空冷

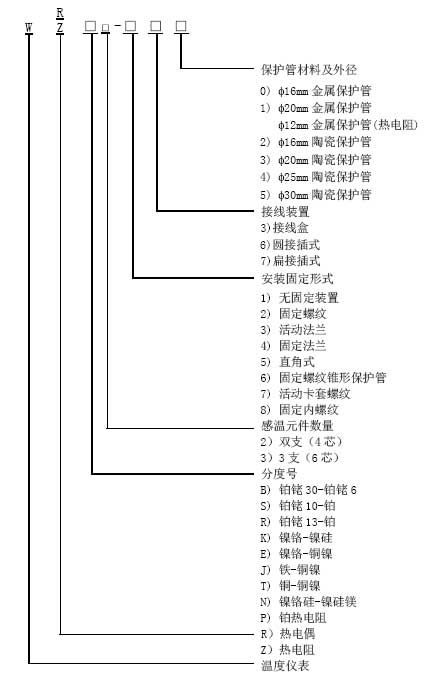

型號命名

注：其他要求的產品可協議訂貨。

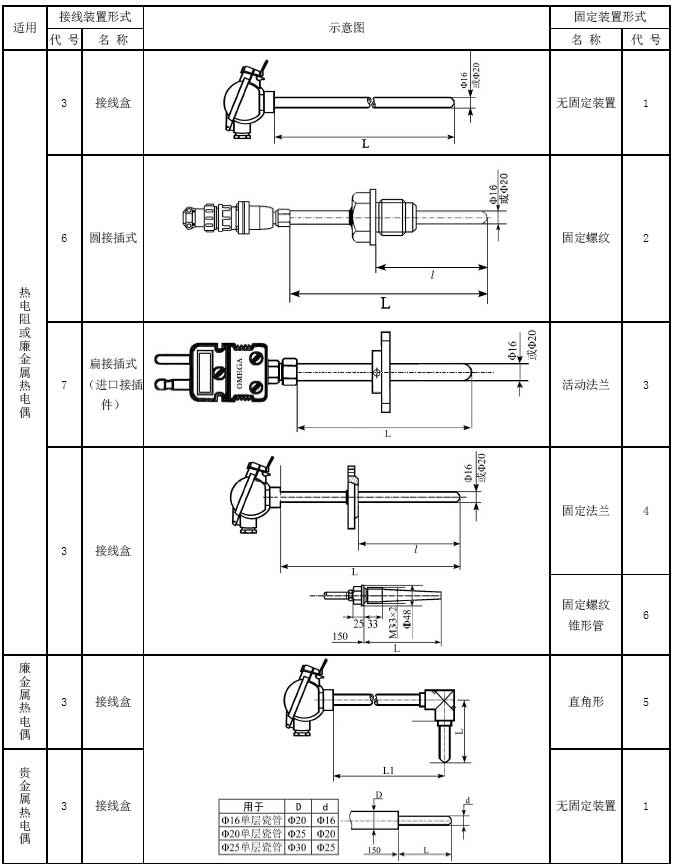

典型外形

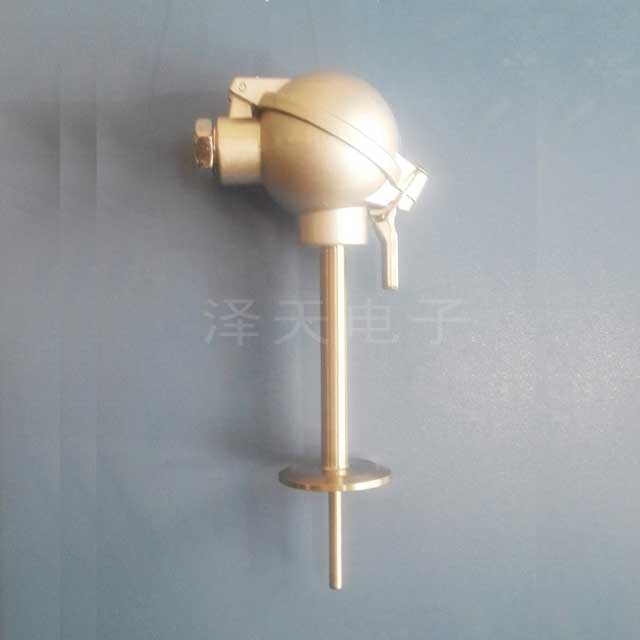

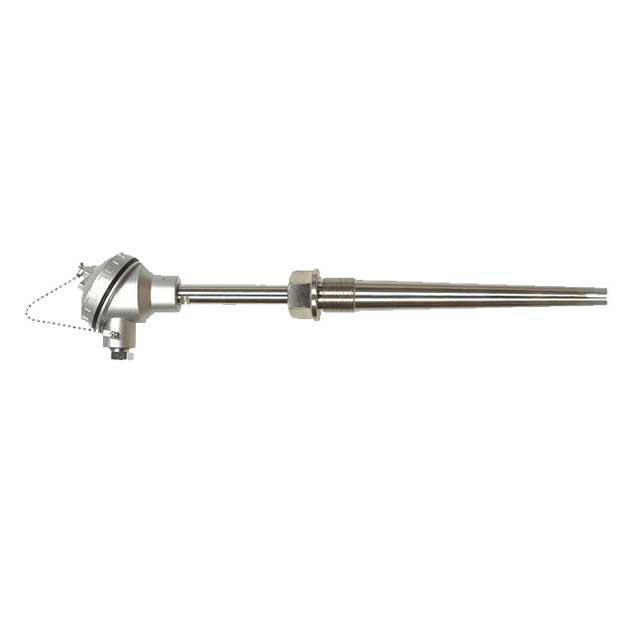

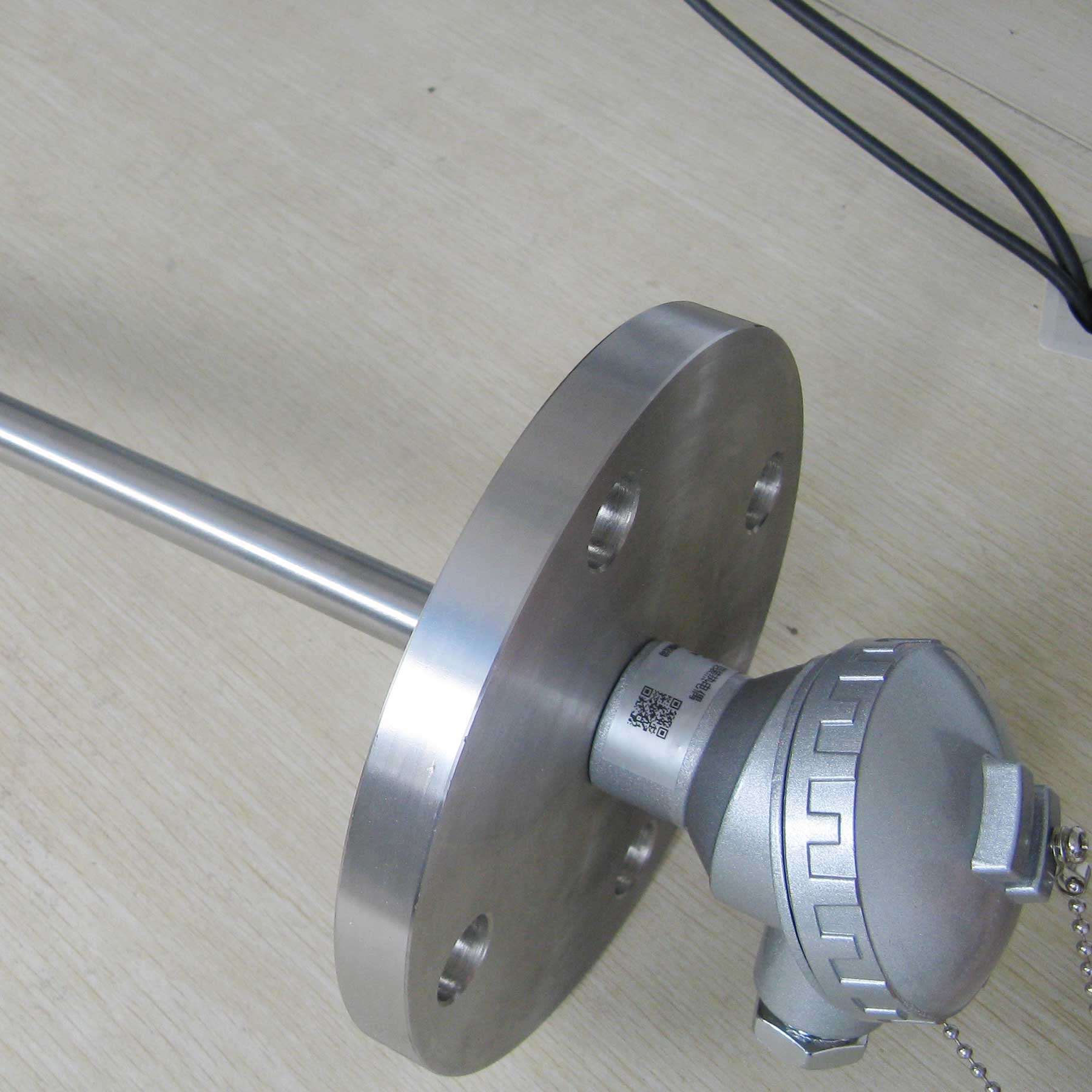

裝配式工業熱電偶、熱電阻的更多產品圖片
