澤天產品

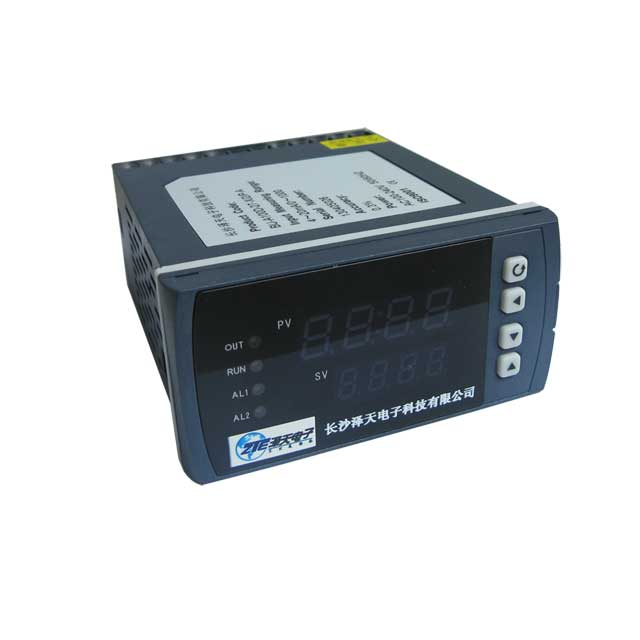

ZCS810單回路數字顯示控制儀

文檔更新日期：2010-11-5???????點擊：
  • 關 鍵 字：???ZSM810，單回路數字顯示控制儀
  • 生產廠家：???澤天傳感
  • 產品型號：???ZCS810
  • 數據手冊： ZCS810單回路數字顯示控制儀.pdf
  • 產品特點：???單路輸入，雙屏LED數碼顯示,33種信號輸入功能
  • 典型應用：???適用于塑料、食品、包裝機械等行業
產品介紹

ZCS810單回路數字顯示控制儀采用模塊化結構方案，結構簡單、操作方便、性價比高，適用于塑料、食品、包裝機械等行業。

特點

單路輸入，雙屏LED數碼顯示。

具備33種信號輸入功能，可任意選擇輸入信號類型，測量精度為0.3%。

熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。

具備上下限報警功能，帶LED報警燈指示。

具有電壓、電流變送輸出信號可選。

支持RS485串行接口，采用標準MODBUS RTU通訊協議。

帶DC24V饋電輸出，為現場變送器配電。

輸入、輸出、電源、通訊相互之間采用光電隔離技術。

具備多種外形尺寸及樣式供用戶選擇。

參數設定密碼鎖定，參數設置斷電永久保存。

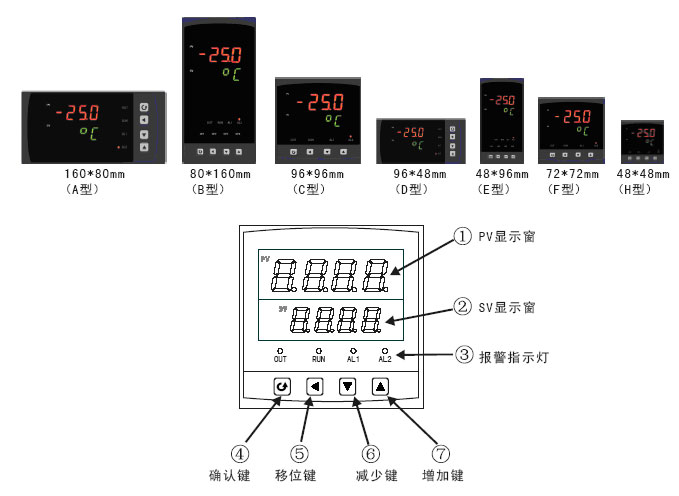

儀表面板

儀表面板型號

儀表選型


①規格尺寸

②輸入分度號

代碼

寬*高*深

代碼

分度號（測量范圍）

A

B

C

D

E

F

H

160*80*110mm（橫式）

80*160*110mm（豎式）

96*96*110mm（方式）

96*48*110mm（橫式）

48*96*110mm（豎式）

72*72*110mm（方式）

48*48*110mm（方式）

00

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

55

熱電偶B(400～1800℃)

熱電偶S(0～1600℃)

熱電偶K(0～1300℃)

熱電偶E分度(0～1000℃)

熱電偶T分度(-200.0～400.0℃)

熱電偶J分度(0～1200℃)

熱電偶R分度(0～1600℃)

熱電偶N分度(0～1300℃)

熱電偶F2分度(700～2000℃)

熱電偶Wre3-25分度(0～2300℃)

熱電偶Wre5-26分度(0～2300℃)

熱電阻CU50(-50.0～150.0℃)

熱電阻CU53(-50.0～150.0℃)

熱電阻CU100(-50.0～150.0℃)

熱電阻PT100(-200.0～650.0℃)

熱電阻BA1(-200.0.0～600.0℃)

熱電阻BA2（-200.0～600.0℃）

線性電阻0～500Ω(-1999～9999)

遠傳電阻0-350Ω (-1999～9999)

遠傳電阻30-350Ω (-1999～9999)

0～20mV (-1999～9999)

0～40mV (-1999～9999)

0～100mV (-1999～9999)

內部保留

內部保留

0～20mA (-1999～9999)

0～10mA (-1999～9999)

4～20mA (-1999～9999)

0～5V (-1999～9999)

1～5V (-1999～9999)

內部保留

0～10V (-1999～9999)(不可切換)

0～10mA開方 (-1999～9999)

4～20mA開方 (-1999～9999)

0～5V開方 (-1999～9999)

1～5V開方 (-1999～9999)

全切換

③輸出（OUT）

代碼

輸出類型（負載電阻RL）

X

0

1

2

3

4

5

D1

無輸出

4-20mA(RL≤600Ω)

1-5V(RL≥250KΩ)

0-10mA(RL≤1.2Ω)

0-5V(RL≥250KΩ)

0-20mA(RL≤600Ω)

0-10V(RL≥4KΩ)

RS-485通迅接口（Modbus）

④報警（繼電器觸點輸出）

代碼

報警限數

X

1

2

無輸出

1限報警

2限報警

⑤饋電輸出

代碼

饋電輸出（輸出電壓）

X

P

無輸出

饋電輸出,

如“P（24）”表示饋電輸出24V。

⑥供電電源

代碼

電壓范圍

A

D

AC/DC100～240V（AC/50-60Hz）

DC 20～29V

⑦備注

無備注可省略

注：在寫型號時必須完整，沒有選到的功能項不能省略,必須用“X”補上。例：ZSM810C-27-0/X/X-A。
